HJ-DAV-MC16多业务视频光端机为本公司自主研发、生产的扩展型全数字光纤传输设备。采用全数字视频无压缩传输技术，集视频、音频、数据、电话、以太网、E1(G.703)等业务于一体的高性能安防产品。

产品介绍

HJ-DAV-MC16多业务视频光端机为本公司自主研发、生产的扩展型全数字光纤传输设备。采用全数字视频无压缩传输技术，集视频、音频、数据、电话、以太网、E1(G.703)等业务于一体的高性能安防产品。根据用户需求，灵活组合成各种配置。

机架式(1U)结构，模块化的设计使得安装维护方便，易扩容。齐全的状态指示灯提供了快速的系统诊断功能。

具备抗雷击、耐高温，抗严寒，防尘、防酸雾等。可工作于条件更苛刻的野外环境。

广泛应用于安防系统、智能交通系统(ITS)、高速公路视频监控系统、社会治安监控、电力/水利安全监控系统、高保真视频会议系统、公安三/四级网络、广播电视系统、煤矿安全监控系统、军事监控系统、远程演播室数字视频传输、工业生产监控系统等诸多领域。

功能特点：

1 各接口具备浪涌和三级防雷击保护

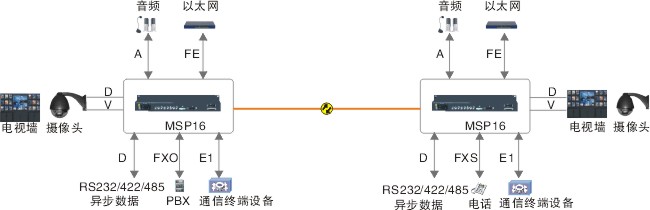

2 支持视频、音频、数据、电话、以太网、E1(G.703)等

3 支持双向视频、双向音频、双向数据等

4 模块化设计结构，易扩容、维护方便

5 千兆光纤传输，大容量，易升级

6 全数字、无压缩传输

7 支持8M视频带宽

8 支持任何高分辩率视频信号

9 自动兼容PAL 、NTSC 、SECAM 视频制式

10 无调频、调相、调幅的交调干扰

11 无电磁干扰(EMI)、射频干扰(RFI)

12 工业级设计，SMT工艺

13 光纤接口：FC/SC；单模/多模；0-100Km；(根据客户需求定制)

14 完善的网管功能，实时检测设备运行中的各种状态(选配)

技术指标：

■ 光纤接口
物理接口	FC/SC(可选)
光纤种类	单模/多模、单纤/双纤(可选)
工作波长	1310nm、1550nm
传输距离	0～100Km(可选)
■ 视频接口
物理接口	BNC
视频输入/输出阻抗	75Ω（非平衡）
视频输入/输出电压	1Vp-p（典型）；最大值1.5Vp-p
视频带宽	8MHz
视频编码	8bit 10bit
微分增益(DG)	≤2% ≤1%
微分相位(DP)	≤2° ≤0.6°
场倾斜	≤1% ≤0.5%
信噪比(SNR)	≥65dB ≥70dB
■ 音频接口
物理接口	RCA
信号种类	平衡或非平衡立体声音频可选
音频输入阻抗	平衡600Ω/47KΩ，非平衡18KΩ
音频输出电压	平衡100Ω，非平衡50Ω
输入电平范围	16dBm
信躁比（加权）	80dB
THD+N失真度	0.02%；0dB
频率响应	+0.25dB；20Hz-20KHz
通道隔离	80dB；20Hz-20KHz
采样速率	48KHz
音频编码	24Bit
■ 数据接口
物理接口	工业标准接线端子(也可配置DB9/DB25等接口)
接口类型	RS232、RS422、RS485
速率	≤115.2Kbps
误码率	≤10-9
通信方式	支持正向、反向或双向数据通信；支持点对点,点对多点方式连接（RS422、RS485）
■ E1接口
物理接口	BNC
数字接口电气特性	符合ITU-T G.703建议
■ 以太网接口
工作模式	全双工/半双工完全自适应
■ 语音接口
物理接口	DB25/RJ45
语音类型	FXO/FXS
串音衰耗	≥65dB
衡重杂音	≤63.7dBmop
插入损耗	-3±0.75dB
频率特性	300～3400Hz(-0.6～+3dB)
接口阻抗	600Ω
振铃电压	AC75±15V
接口馈电	-48V
■ 开关量
最大电压	250VAC, 220VDC
