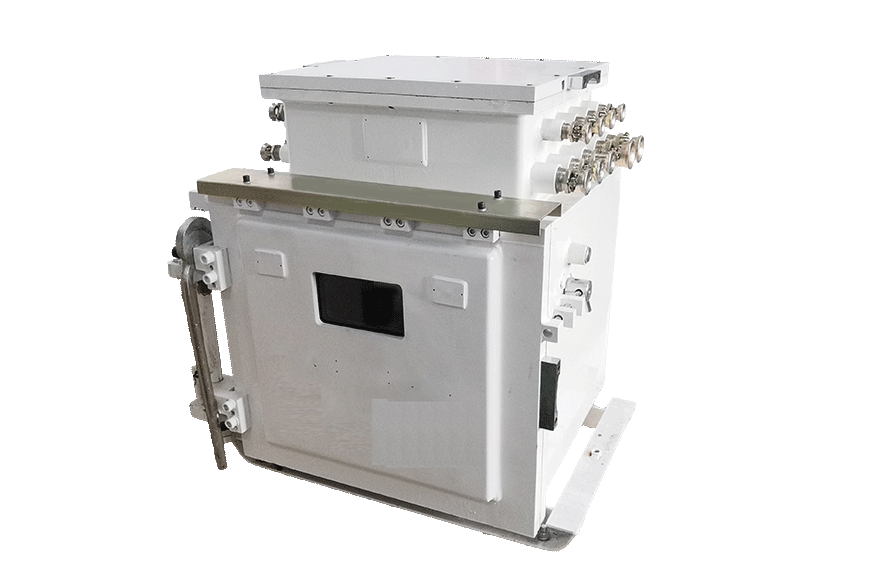

KJJ24隔爆兼本安型万兆环网交换机

主要功能特点:

        1.内置(赫斯曼、摩莎、华为等)核心万兆环网交换机，可提供4路万兆光接口用于构建矿井环形冗余骨干工业传输网络，可综合传输矿井各安全生产自动化子系统监测监控数据、工业电视视频图像、数字语音、调度数据等实时生产管理信息;

        2.提供大容量千兆以太网光/电接口，允许矿方原有矿用千兆环网交换机接入，节约矿方升级成本;

        3.提供大容量百兆以太网光/电接口，可接入数字摄像机、通信分站、监控分站等以太网口设备;

        4.提供多路RS485接口，可直接接入PLC、高低压综保、智能仪表、人员

定位分站等生产监测监控设备;

        5.提供窄带广域物联网LoRa接口，支持矿井物联网应用;

        6.本产品内置大容量电池，可保证外部断电后工作4小时以上;

       7.采用模块化插板结构，易于安装和维护;
主要技术指标:

◆供电电源:额定电压(电流):~660V/AC(S0.2A);~127V/AC(S1.0A);

◆万兆光口:传输口数量:(2-4)

  传输方式:TCP/IP以太网光信号传输

  传输速率:10000Mbit/s

  连接方式:LC

  发射光功率:-14~OdBm(光波长:单模1310nm)(0.04mW~1.26Mw)

  接收灵敏度:-24dBm

◆千兆光口:

  传输口数量:8

  传输方式:TCP/IP以太网光信号

  传输传输速率:1000Mbit/s连接方式:LC

  发射光功率:-14~0dBm(光波长:单模1310nm)(0.04mW~1.26Mw)

  接收灵敏度:-24dBm

◆千兆电口:

  传输口数量:16路

  传输方式:TCP/IP以太网电信号传输

  传输速度:10/100/1000 Mbit/s

  连接方式:RJ45

  传输最大传输距离:90m(使用MHYVRP电缆 4x2x0.5)。

  信号电压峰峰值:1V~5V令

◆RS485接口:

  传输口数量:4路

  传输方式:主从，半双工，RS485，双极性

  传输速率:1200/2400/4800/9600/19200bps可设置

  最大传输距离:2km(使用MHY32、MHYVRP、MHYVR电缆，导线截面积不小于1.5m㎡)

  信号电压峰峰值:5V~14V

◆ 电源要求:采用配套锂离子蓄电池电源，满足隔爆工业交换机电源负载，电源支持软件远程在线监测功能，理离子电池新电后备时间不低于4小时，AC127V输入，DC24V输出。
